使用目的に幅広く対応する多彩な製品

木谷電器が製造するコネクタ・端子は約200種類。さまざまな用途に応えています。
日本規格はもとより、アメリカ規格・ヨーロッパ規格とその使用エリアはグローバル。
ひとつひとつの製品に、高品質な技術が傾けられています。これまでの、さまざまな分野のお客様とのお付き合いやご要望により、プレス加工のみではなく、アッセンブリーやインサート成形加工、その他の加工についても　対応させていただいております。

滋賀事業所のプレス加工・対応仕様

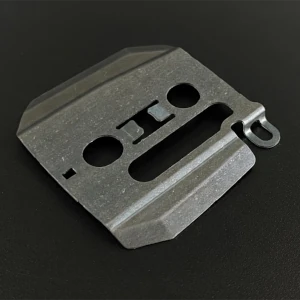

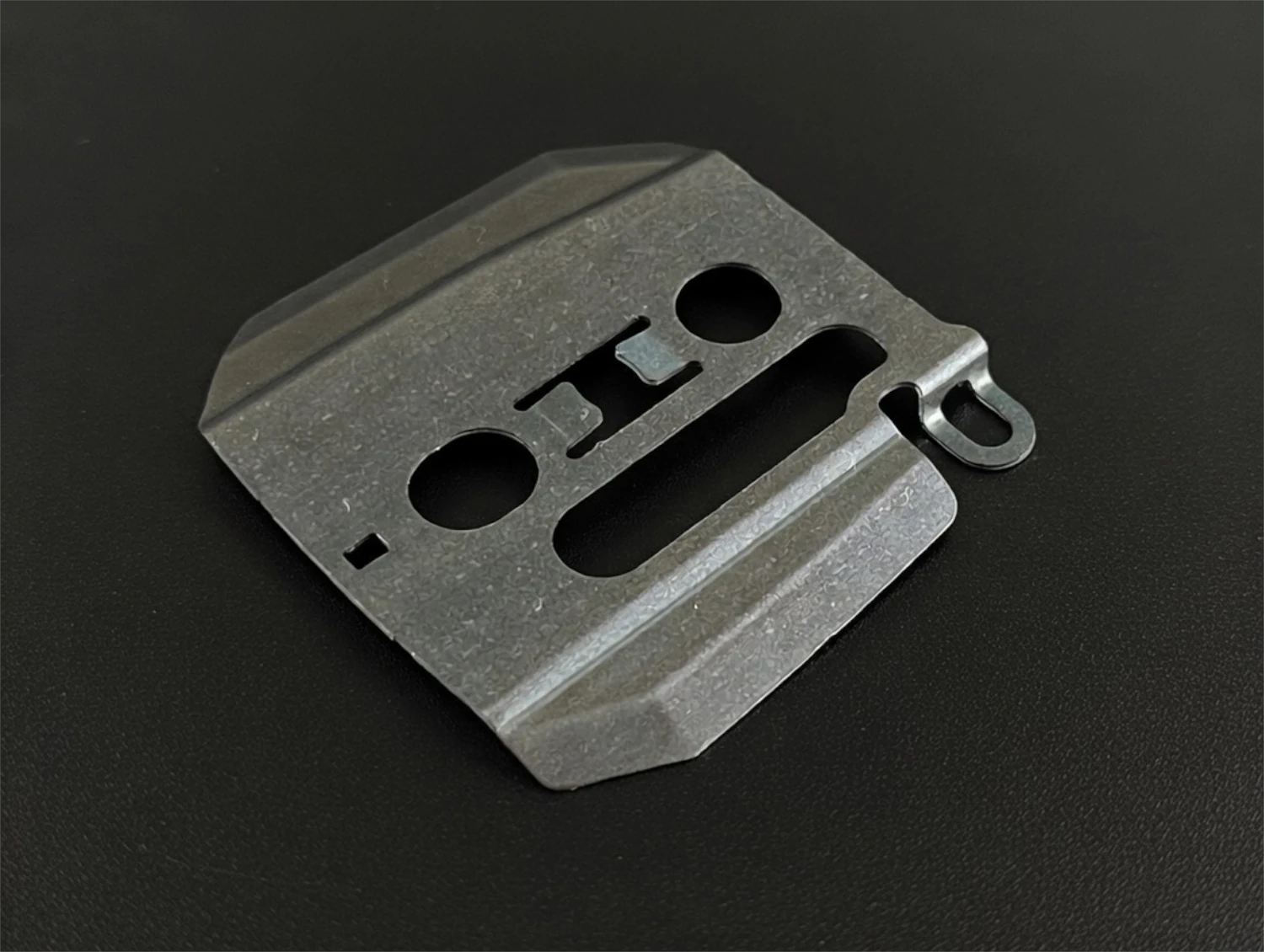

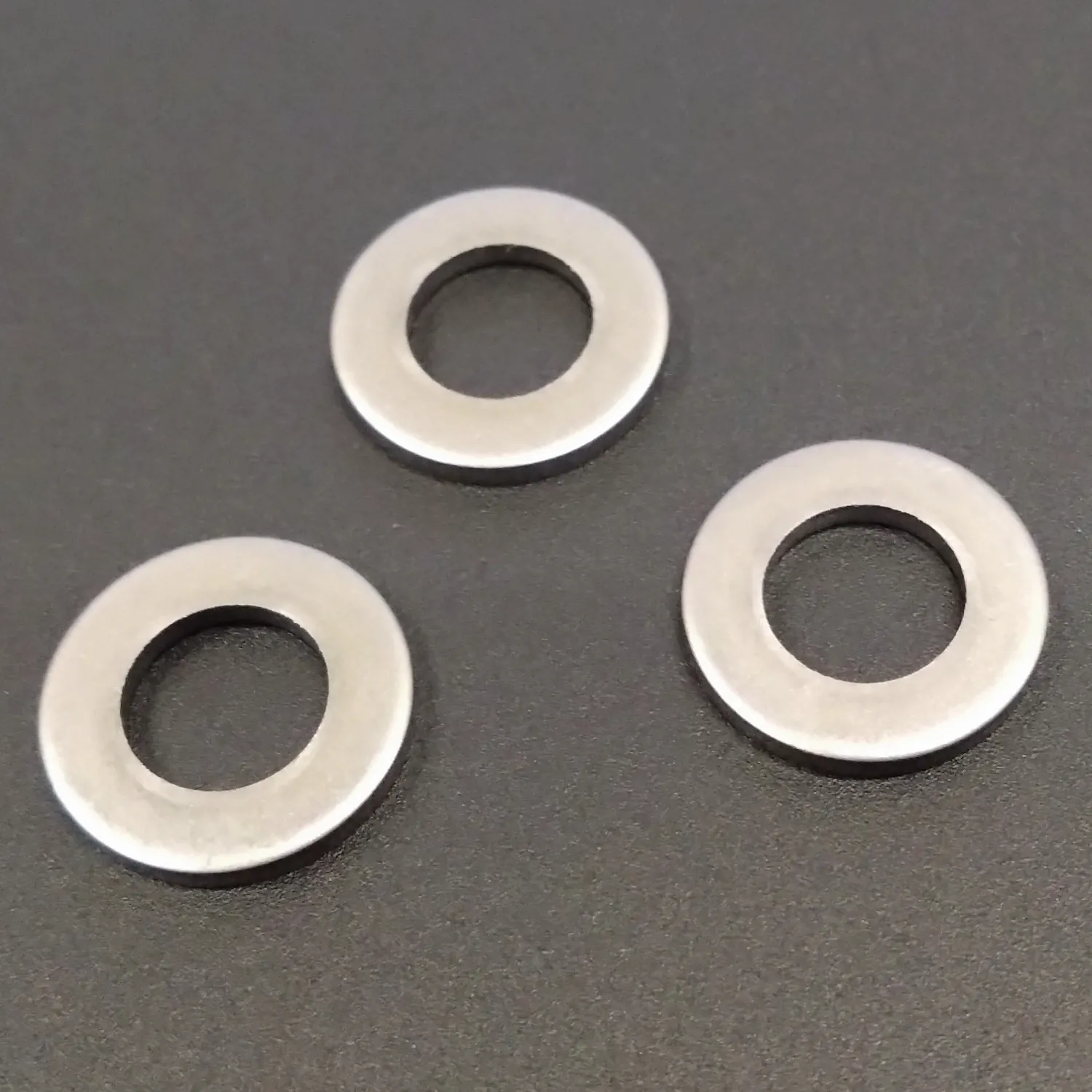

対応材質	黄銅リン青銅銅（無酸素銅・タフピッチ銅）ベリリウム銅ステンレスアルミ鉄・ベーナイト鋼 SK鋼（SK5・SK85等）
表面処理・メッキ	先メッキ材（フープ材）の加工：メッキ済みの材料をプレスします。せん断部（端面）の地金露出を許容できる案件において、大幅なコストダウンと短納期化が可能です。プレス後のメッキ（後メッキ）：加工後にバレル・ラックメッキを施します。切断面（端面）まで100%被膜で覆われるため、高い防錆性と安定した導電性を確保。複雑な曲げ加工でもメッキ割れのリスクがありません。対応種類：ニッケルメッキ、スズメッキ、金メッキ、銀メッキ等（その他はご相談ください）

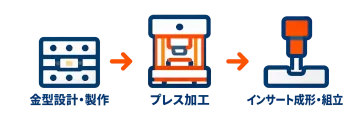

二次加工・アッセンブリ	インサート成形：プレスした金属端子を樹脂と一体成形。高機能なコネクタ部品等を製作します。アッセンブリ（組立）：自動組機や手作業による部品組立、カシメ加工、タップ立て等に対応。ワンストップ対応：「プレス→メッキ→樹脂成形→組立」まで、完成品に近い状態での納入が可能です。

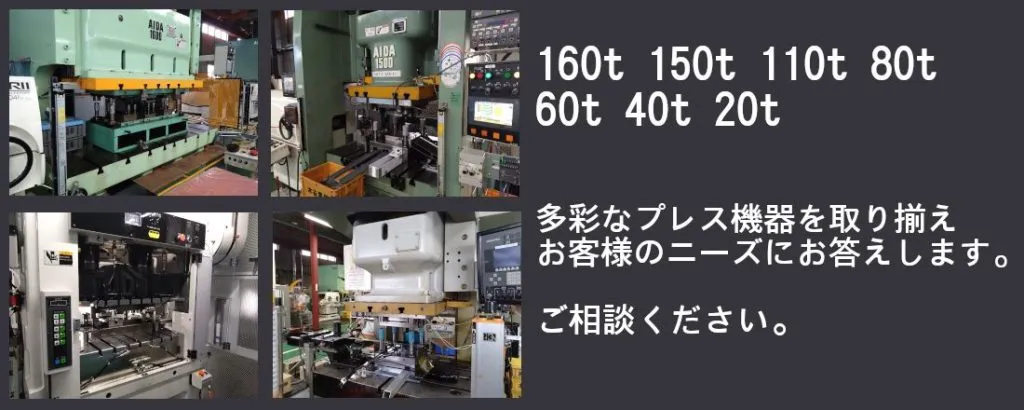

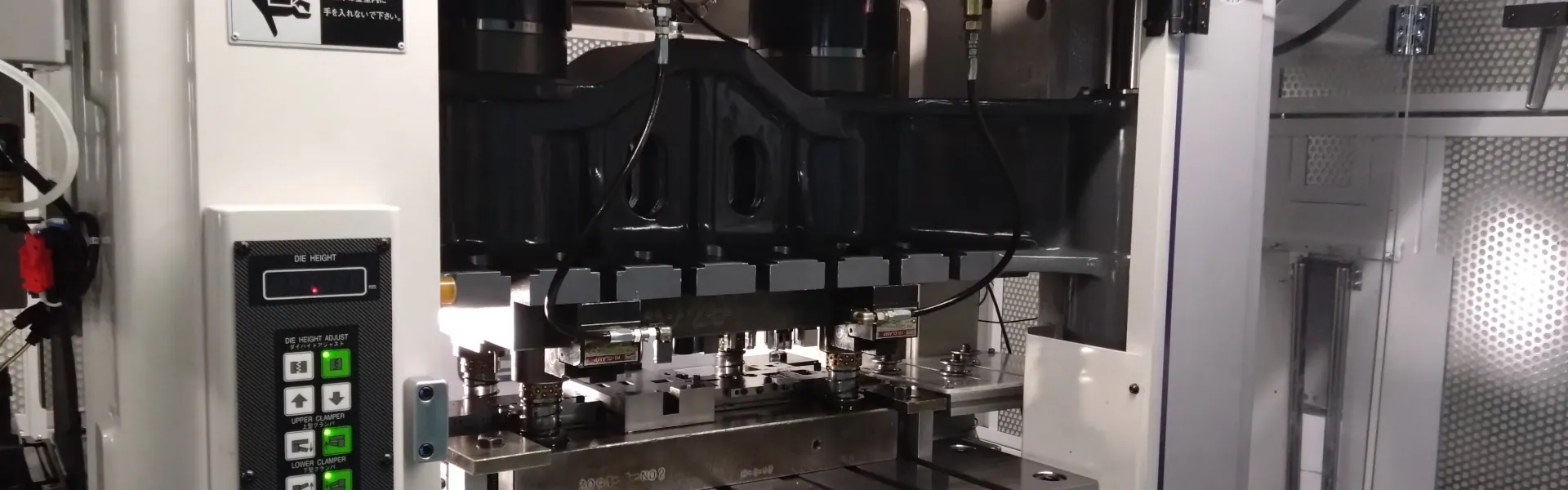

仕様・対応範囲	保有設備：プレス機 20t 〜 160t 対応板厚：0.05mm 〜 5.0mm の範囲に対応生産体制：試作1点から、月産数百万個単位の量産まで柔軟に対応金型メンテナンス：社内金型部門との連携により、量産中の迅速な修正・改修が可能

滋賀事業所が誇る精密プレス加工ラインナップ

半世紀にわたる精密プレス加工の実績。電源コード用端子の製造で培った安定した品質と生産体制をベースに、薄板から厚板までのプレス加工、さらには複合アッセンブリまで一貫して対応可能です。端子類にとどまらない、多種多様なモノづくりの実績をご紹介します。

電源コード用端子

電源コード用端子とは、電源コードの先端に取り付けられ、コンセントや電気機器と電気的に接続するための部品の総称です。
主な役割は、電線（導体）を固定し、安全かつ確実に電力を供給することです。
壁のコンセントに刺す「2極プラグ」や、アース線付きの「3極プラグ」が一般的です。

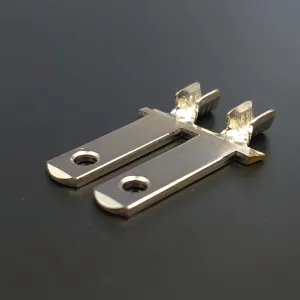

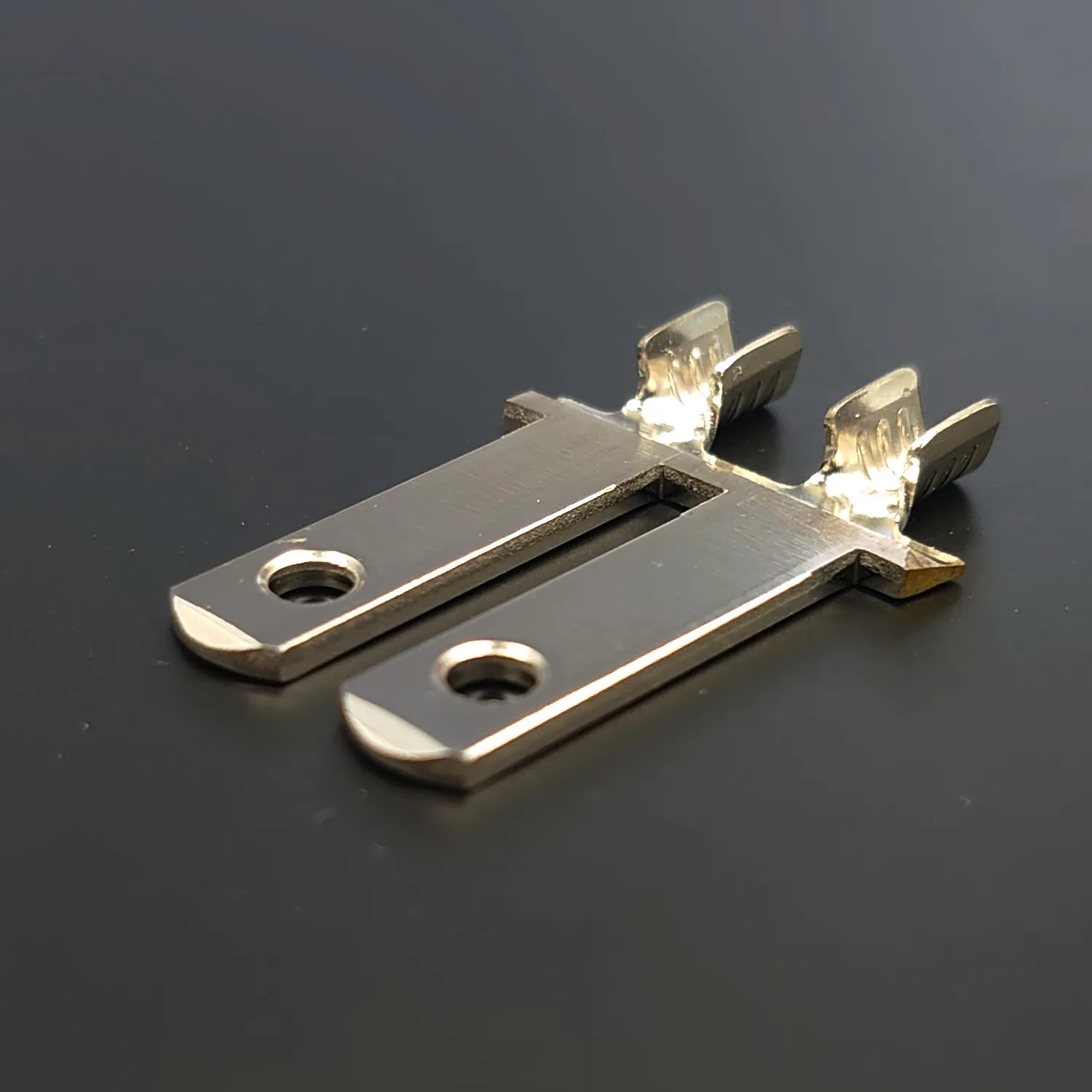

導電刃 100V

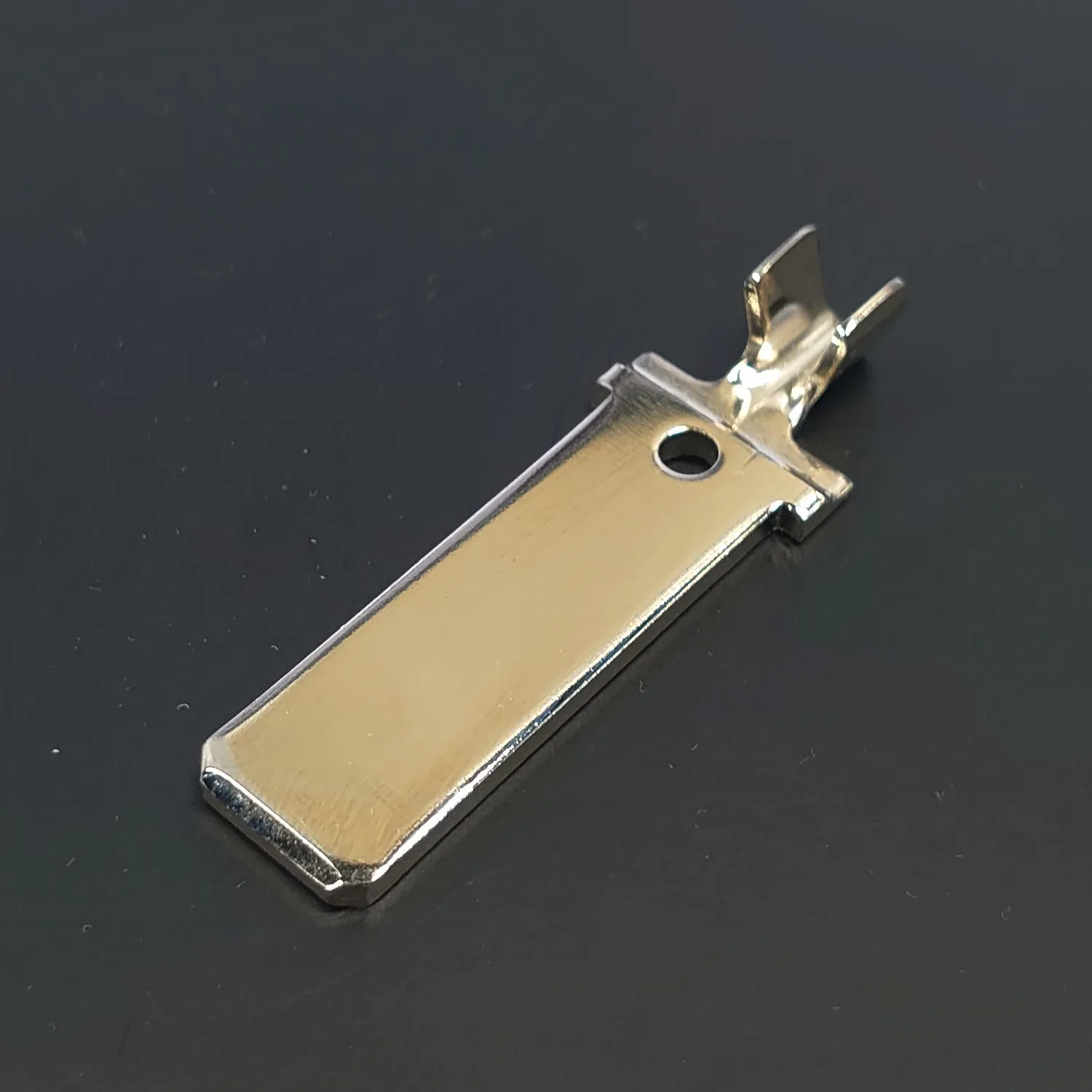

導電刃 200V

タフピッチ銅（純銅）にニッケルメッキを施した200Vコンセントプラグ端子の精密プレス加工品。

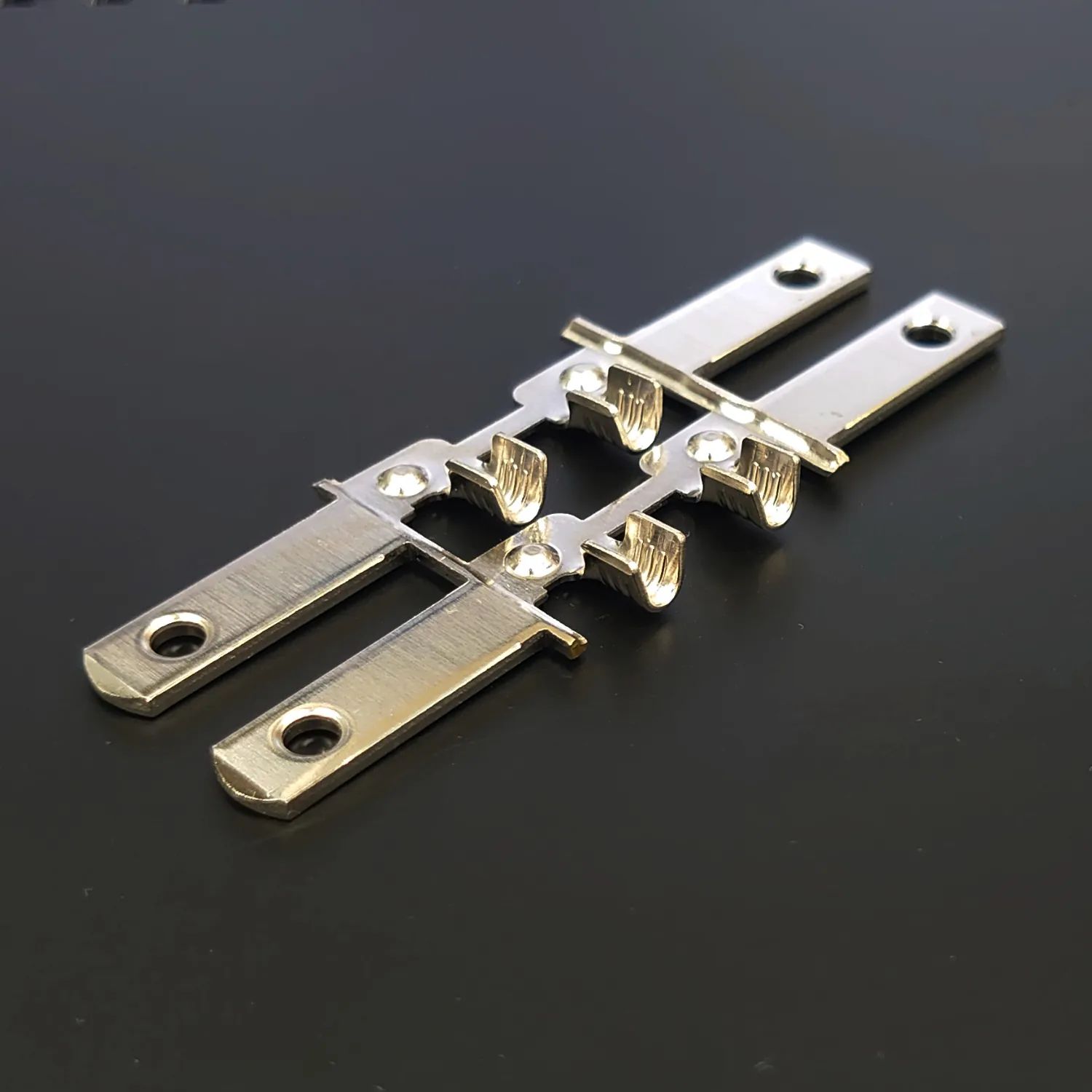

横口端子

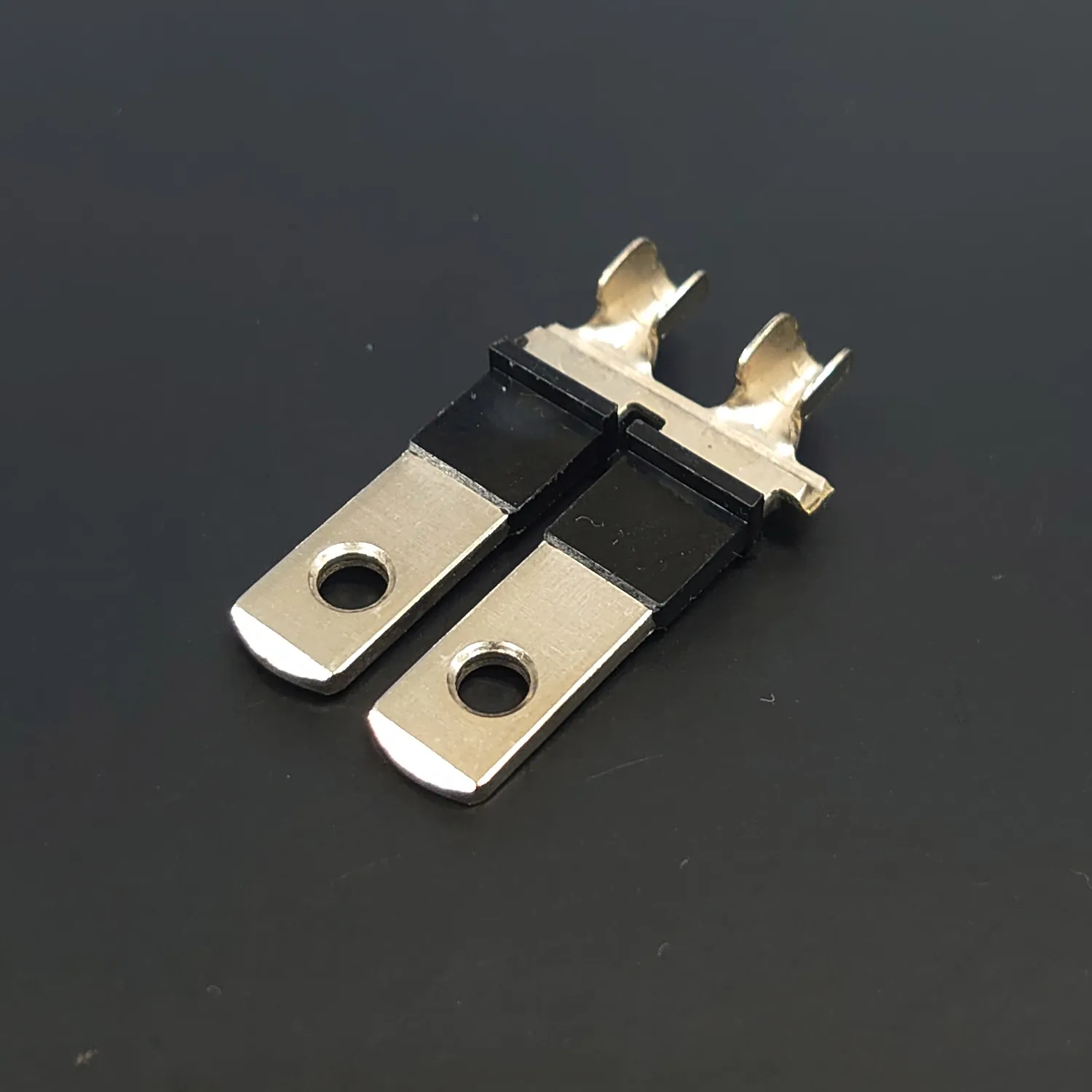

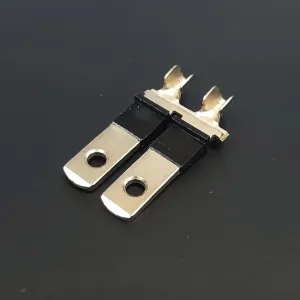

耐トラッキング端子

トラッキング現象による火災を防ぐ耐トラッキング仕様のプラグ端子。精密プレス加工とインサート成形による一体製造。

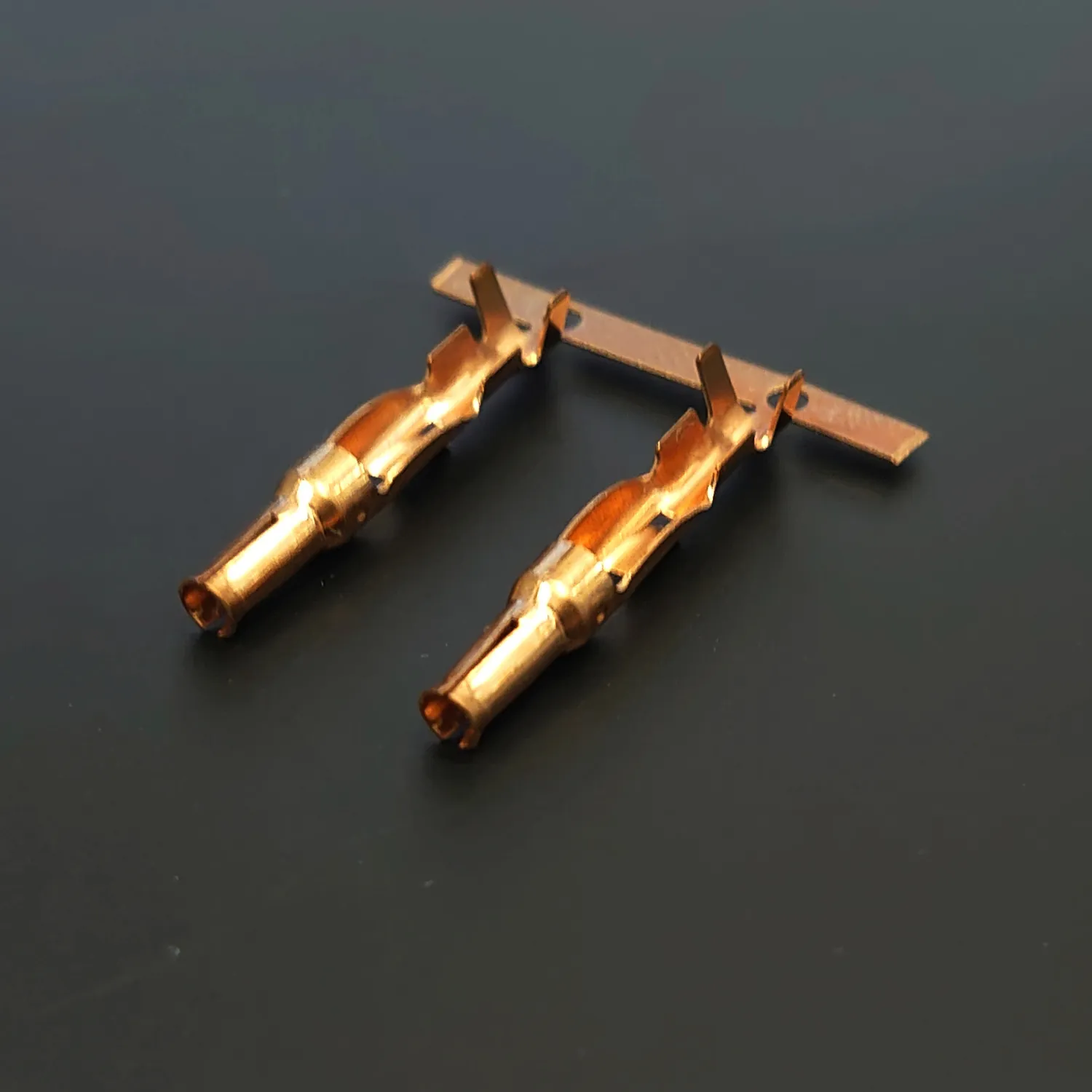

スリーブ端子

爪型スリーブ

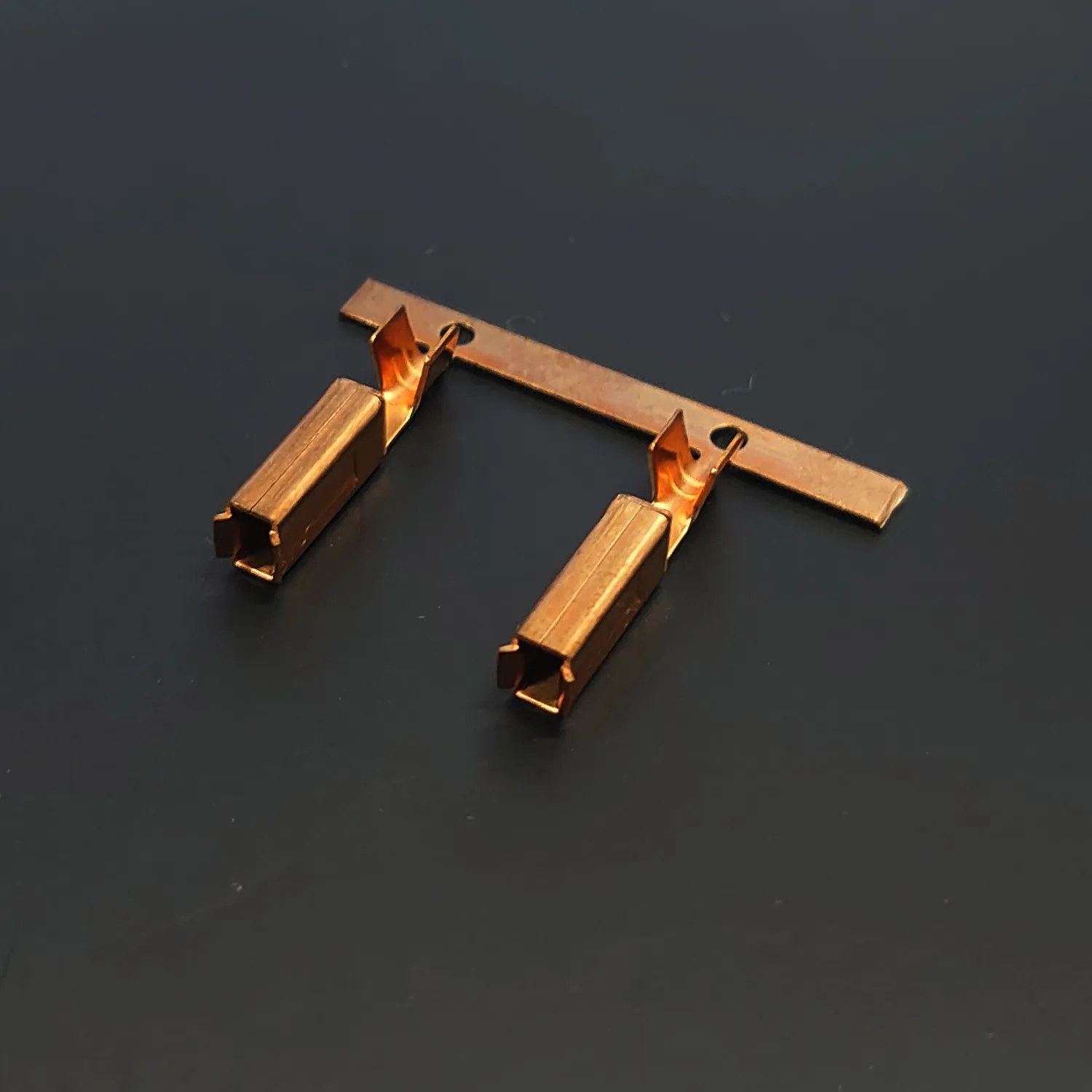

箱型スリーブ

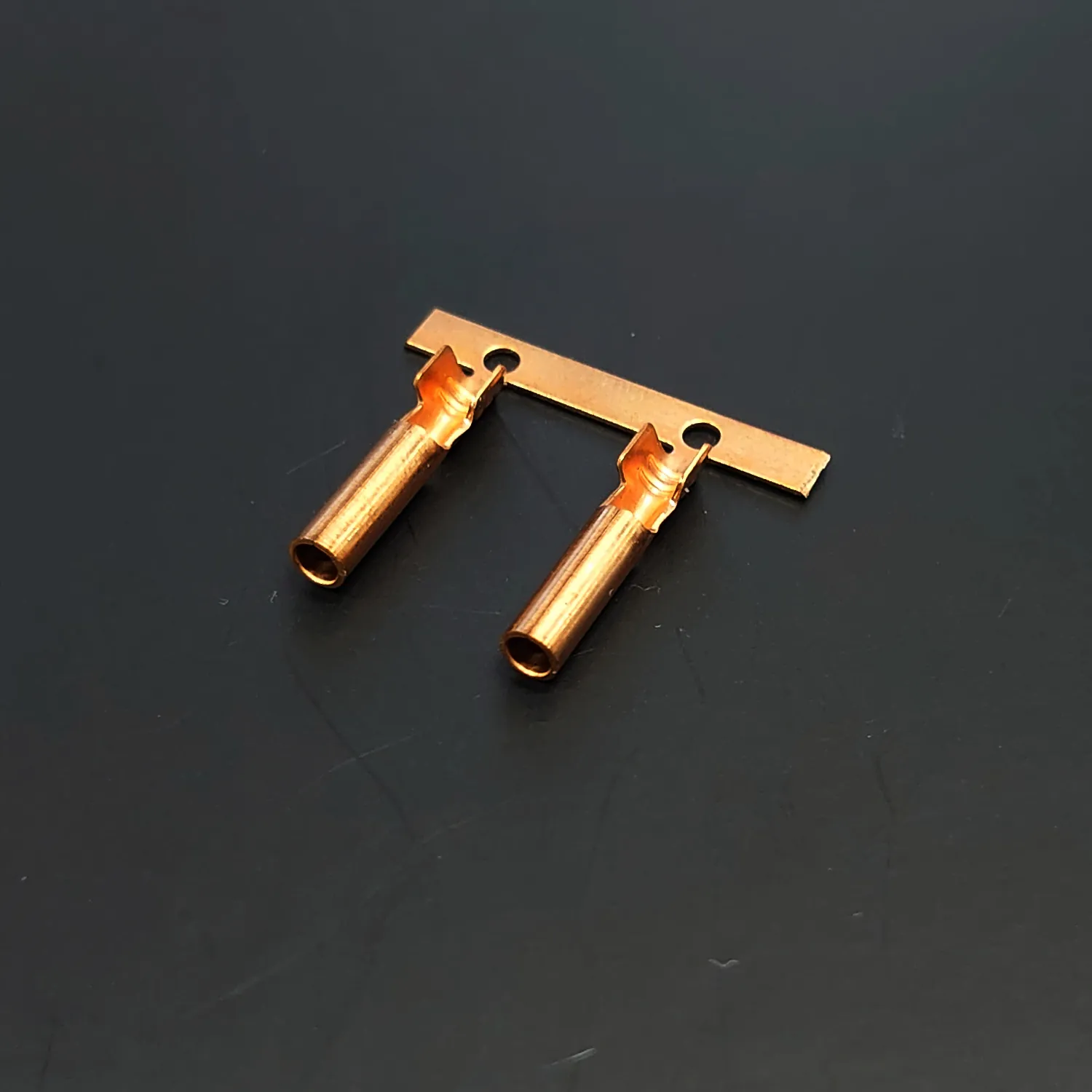

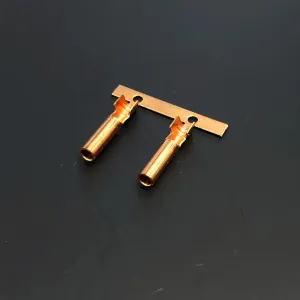

筒型スリーブ

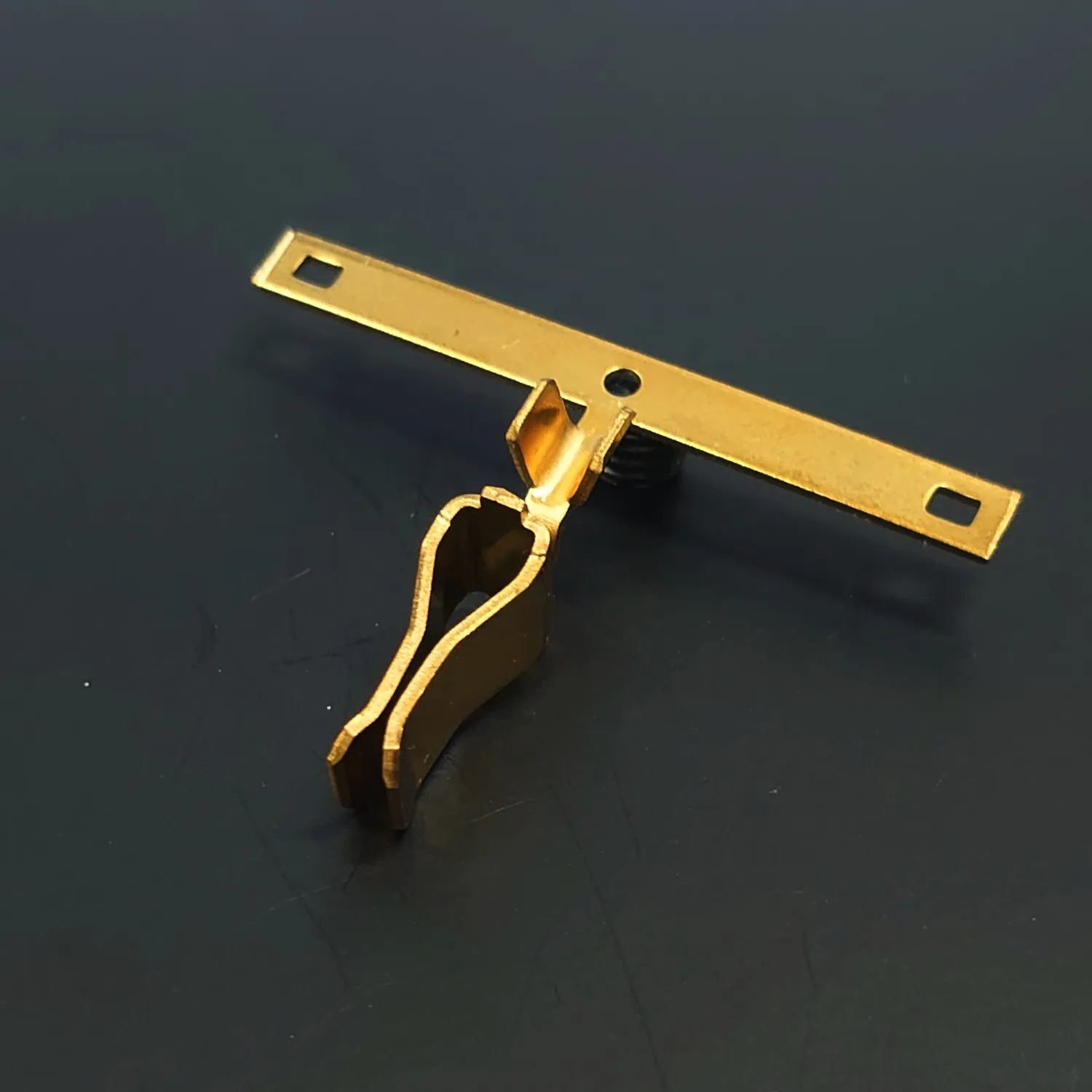

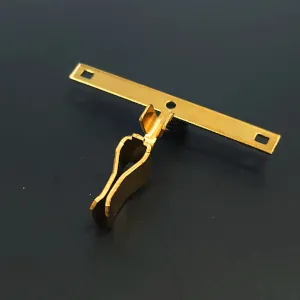

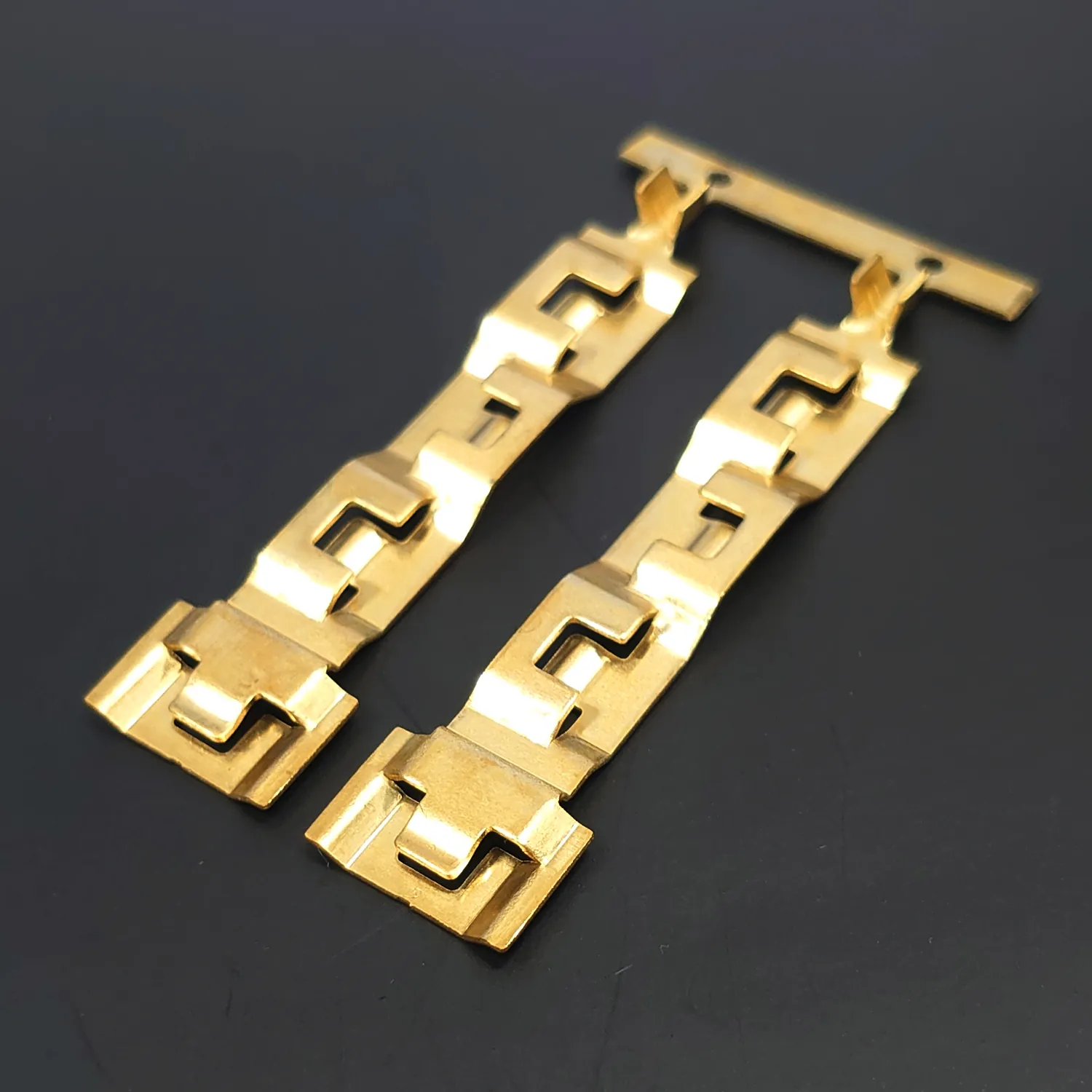

平型　受け刃

ピンブレード端子

ピンブレード端子（またはブレード端子）は、先端の接触部が平たい板状（ブレード状）、あるいはピン状になっている圧着端子です。
主に、3極（3P）式の電源プラグにおいて3本目の端子（アース極）として用いられるほか、抜き差しが必要な産業機器の内部配線や、電線を差し込んで固定するタイプの端子台などで広く使用されます。

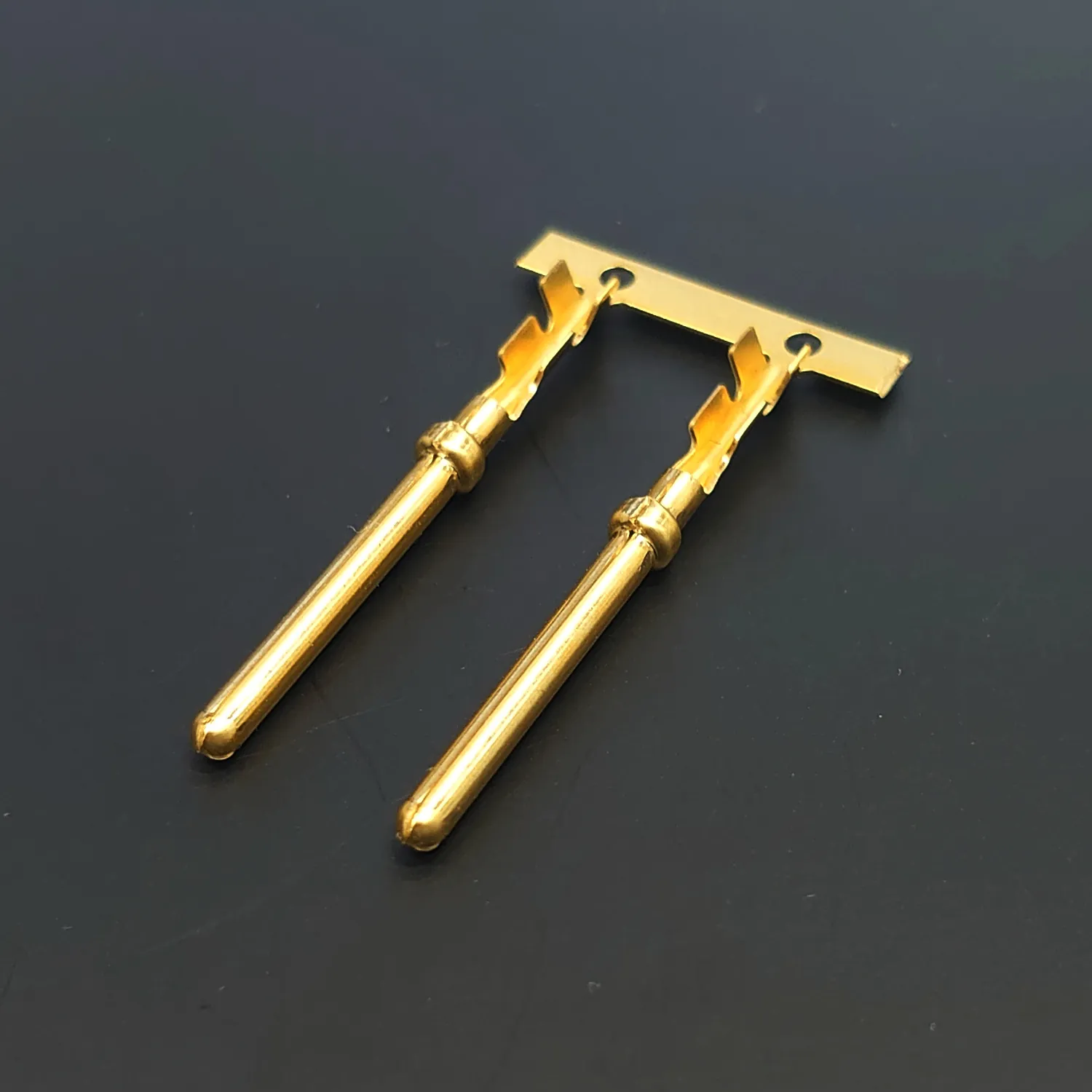

ジョイントピン
