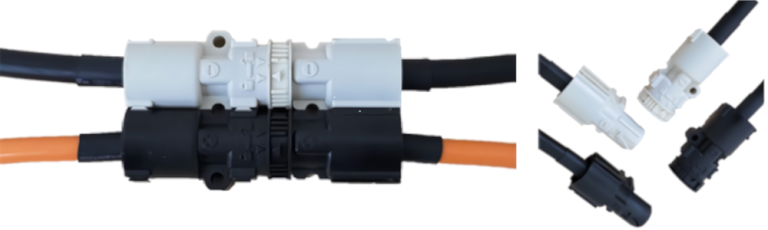

高電流コネクタ

任意の極数に連結できる省スペース設計の大電流コネクタ

特徴

  • 任意の極数に連結

    極数は1極から1極単位で連結可能。省スペースな設計が可能です。

  • 異極誤挿入防止機能

    施工ミスによる感電事故・短絡事故を防止します。

  • 電線は汎用圧着工具(JIS等)にて接続可能

    電線との接続に特殊工具が不要です。

  • 導体部は硬質銀メッキ

    銅合金材、硬質銀メッキ仕様で優れたバネ性と導電率を兼ね備え、高い信頼性を有します。

  • 勘合ロック機構

    コネクタを勘合するだけでロックする省力化機構です。

  • 識別用に色を選択可能

    カラーで接続系統の識別を容易にします。

仕様

極数1極~複数極
対応電線径撚線:MIN10.52sq~MAX16.78sq
外皮:MAXφ18
最大入力電流100A(1極)
最大入力電圧DC750V
耐電圧AC2400V
絶縁抵抗DC1000Vメガー
難燃性UL94-VO
ハウジング材質66ナイロン(ガラス入り)
使用温度-40℃~125℃

用途

  • 電気自動車、自動車、鉄道
  • 半導体製造装置、産業機器
  • ヒーター、電気炉
  • 電源装置、UPS、インバータ
  • 配電盤
  • 商業ビル、HVAC
  • ESS※

※蓄電池とPCS(Power Conditioning System)を
組み合わせて電力系統に連系した電力貯蔵システム
