GP 端子ボックス
KTN-PVBGP4T

ペンシル型端子ボックス
KTN-PVBPN-＊

ペンシル型端子ボックス

RE2 端子ボックス
KTN-PVBRE2T

RE2 端子ボックス

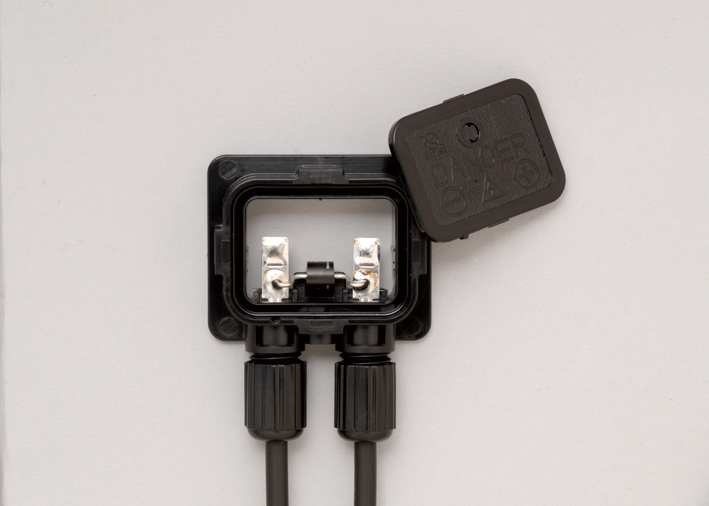

GP 端子ボックス KTN-PVBGP4T

■主要規格		■特徴
定格電圧	1500V	電線のカスタマイズ可能ポッティングタイプに特化したコストダウンバージョン TUV認証取得品 UL認証取得品 JET部品登録
定格電流	10～15A(ダイオードによる)
使用温度	-40～+90℃
保護等級	IP67(ポッティング)
適応規格	EN50548 IEC62790 UL3730
スペックシート

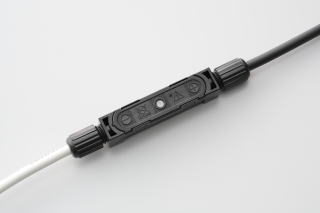

ペンシル型端子ボックス KTN-PVBPN-＊

■主要規格		■特徴
定格電圧	1000V(ダイオード含む)	IEC61215-ED2 対応モデル端面取付タイプ
使用温度	-40～+90℃
保護等級	IP65
適応規格	DIN V VDE V 0126-5
スペックシート認証

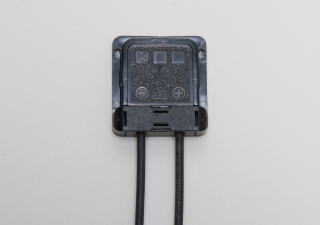

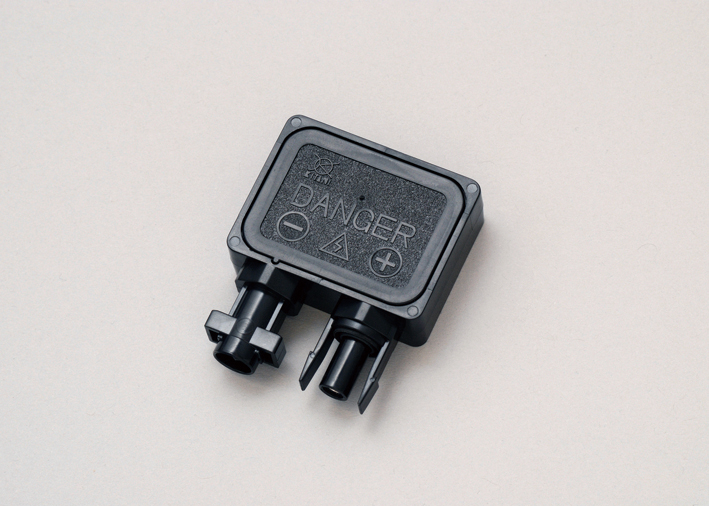

RE2 端子ボックス KTN-PVBRE2T

■主要規格		■特徴
定格電圧	1000V	電線のカスタマイズ可能ポッティングタイプに特化したコストダウンバージョン
使用温度	-40～+90℃
保護等級	IP67(ポッティング)
適応規格	DIN V VDE V 0126-5/05.08
スペックシート

標準コネクタ
KTN-PVC1P-S＊＊＊

RKCコネクタ
-

集電ケーブル
KTN-PVBBU

標準コネクタ KTN-PVC1P-S＊＊＊

■主要規格		■特徴
定格電圧	1000V	TUV認証(No.R50071111) UL認証(file No.E229882Vol.1) US特許取得:No.US 6,336,821 B1
使用温度	-40～+85℃
保護等級	IP67
適応規格	DIN V VDE 0126-3
スペックシート認証

RKCコネクタ

■主要規格		■特徴
定格電圧	1500V	作業時接続感がわかる構造仕様電線　国内電線(HVC/CV2～3.5sp)、ヨーロッパ電線(2.5～4.0sp対応) TUV/UL認証
使用温度	-40～+90℃
保護等級	IP67
適応規格	IEC62852
スペックシート

集電ケーブル KTN-PVBBU

■主要規格		■特徴
定格電圧	1500V	電線長、分岐数、コネクタのカスタマイズ可能 ※コネクターは御指定可能 ※写真はRKCコネクター
定格電流	30A
使用温度	-40～+90℃
保護等級	IP67(ポッティング)
適応規格	-
スペックシート

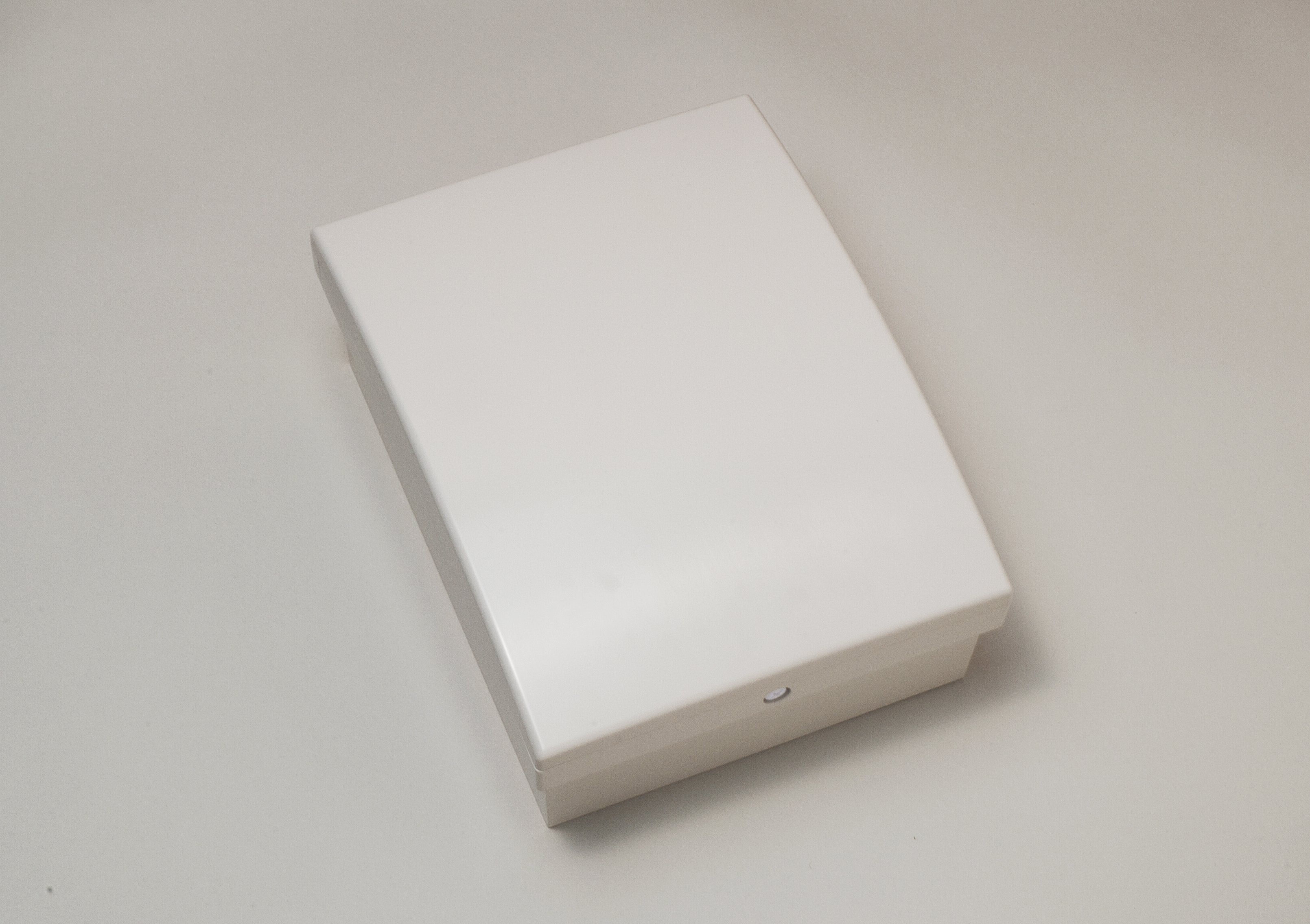

アルミ接続箱
KTN-CBD＊

アルミ接続箱

アルミ接続箱（高電流対応品)
KTN-CBD＊C01

高電圧アルミ接続箱

アルミ接続箱 KTN-CBD＊

■主要規格		■特徴
定格入力電圧	300V	アルミ筐体を採用することにより、放熱性の向上と小型化を実現アレスタとバリスタにより、雷サージから回路を保護耐候性に優れた樹脂を使用しているため、経年劣化に強い難燃体制を備える(UL94-5VA) 独自の構造により、シンプルさと信頼性を両立
最大入力電圧	450V
最大入力電流	10～12A(1回路あたり)
回路数	3/4/6回路
使用温度	-20～+50℃
湿度	25～85％以下
保護等級	IP44
スペックシート

アルミ接続箱（高電流対応品） KTN-CBD＊C01

■主要規格		■特徴
定格入力電圧	300V	アルミ筐体を採用することにより、放熱性の向上と小型化を実現アレスタとバリスタにより、雷サージから回路を保護耐候性に優れた樹脂を使用しているため、経年劣化に強い難燃体制を備える(UL94-5VA) 独自の構造により、シンプルさと信頼性を両立 3回路で15A、4回路で13Aまで対応
最大入力電圧	450V
最大入力電流	15A（3回路）、13A（4回路）
回路数	3/4回路
使用温度	-20～+50℃
湿度	85％未満
保護等級	IP44

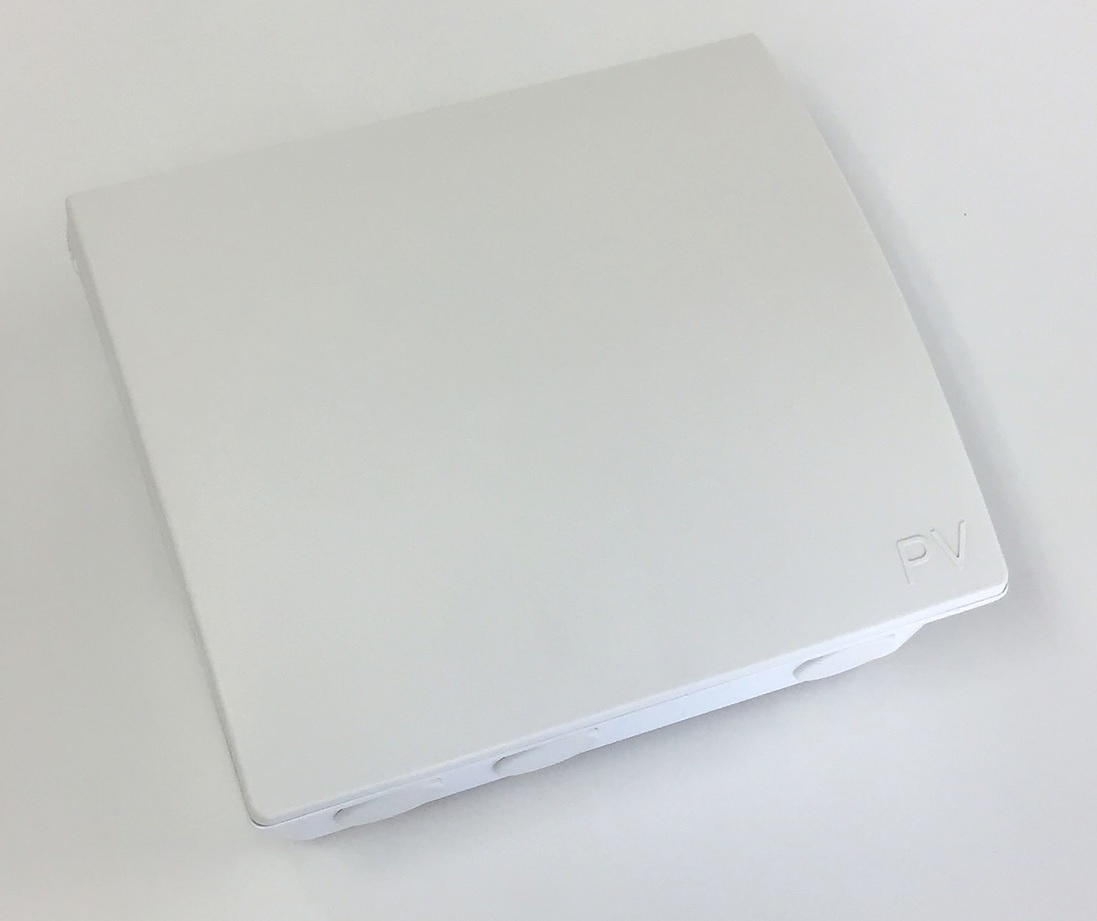

産業用接続箱（標準品）
KITANI-CBI＊

産業用接続箱（標準品）

産業用接続箱（小型タイプ）
-

産業用接続箱（折半屋根用）
-

産業用接続箱（標準品） KITANI-CBI＊

■主要規格		■特徴
定格入力電圧	KITANI-CBIA:500V KITANI-CBID:600V	【標準仕様】筐体：ステンレス雷保護:サージアブソーバー 7.5KA/1回(8/20μs) 出力部:端子台【オプション仕様】筐体：SUS製(粉末塗装) 雷保護:SPDクラスⅡ 出力部:遮断機
最大入力電圧 (解放電圧)	KITANI-CBIA:750V KITANI-CBID:1000V
定格入力電圧	10A/1回路
回路数	最大16回路
使用温度	-20～＋40℃
保護等級	IP44

産業用接続箱（小型タイプ）

■主要規格		■特徴
定格入力電圧	500V	筐体：ステンレス雷保護:サージアブソーバー 7.5KA/1回(8/20μs) 出力部:端子台
最大入力電圧 (解放電圧)	750V
定格入力電圧	10A/1回路
回路数	4，5，6回路
使用温度	-20～＋40℃
保護等級	IP44

産業用接続箱（折半屋根用）

■主要規格		■特徴
定格入力電圧	500V	【標準仕様】筐体：ステンレス雷保護:サージアブソーバー 7.5KA/1回(8/20μs) 出力部:端子台【オプション仕様】筐体：SUS製(粉末塗装) 雷保護:SPDクラスⅡ 出力部:遮断機
最大入力電圧 (解放電圧)	750V
定格入力電圧	10A/1回路
回路数	8,10,12回路
使用温度	-20～＋40℃
保護等級	IP44
